Тройники ПНД 160 мм

Тройники ПНД 160 мм для полиэтиленовых труб

Тройник ПНД 160 мм используют для создания ответвлений в полиэтиленовых трубопроводах. Фитинг позволяет подключить дополнительную линию к магистрали Ø160 мм, сохранив ее диаметр или уменьшив сечение бокового выхода.

В ПК Восток можно заказать тройник ПЭ 160 литой, сварной или электросварной. Для соединения труб одинакового диаметра выбирают равнопроходное исполнение. Если требуется подключить трубу меньшего сечения, используют редукционный тройник 160×110×160, 160×90×160, 160×75×160 и других типоразмеров.

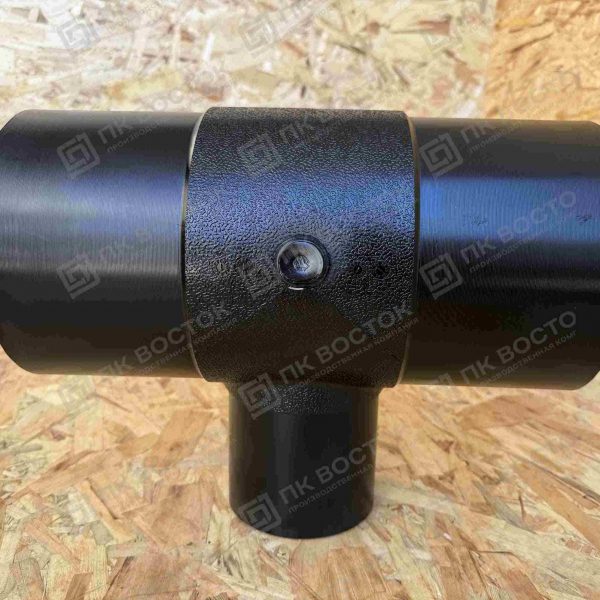

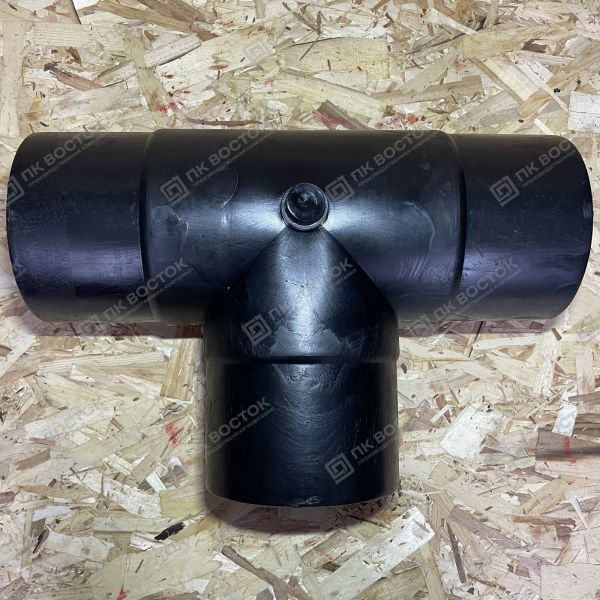

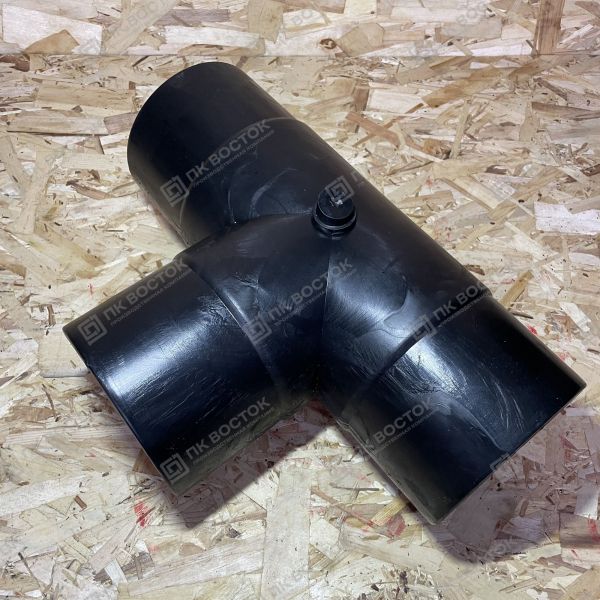

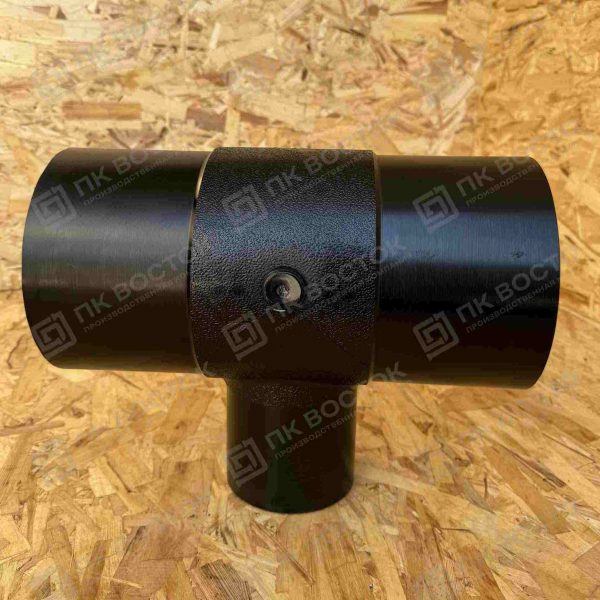

Литые тройники ПНД 160

Литой тройник представляет собой цельноформованный фитинг с тремя патрубками. Его применяют для разветвления трубопроводов и подключения линий различного диаметра.

• Равнопроходной тройник 160 мм — соединяет три трубы Ø160 мм. Подходит для устройства ответвления без изменения диаметра магистрали.
• Редукционный тройник 160×110×160 — основная линия Ø160 мм, боковой выход Ø110 мм. Используется для подключения трубы меньшего диаметра.
• Редукционные тройники 160×125×160, 160×140×160, 160×50×160, 160×63×160, 160×75×160 и 160×90×160 — позволяют подобрать ответвление под требуемый размер трубопровода.

Литые тройники доступны в SDR 11 и SDR 17. При подборе учитывают назначение трубопровода, материал и рабочие параметры соединяемых труб.

Сварные тройники ПНД 160

Сварные тройники изготавливают из сегментов полиэтиленовых труб ГОСТ Р 70628.2-2023 (взамен ГОСТ 18599-2001). Такая конструкция позволяет подобрать форму ответвления под конфигурацию сети. Для магистрали Ø160 мм выпускаются равнопроходные и редукционные модели.

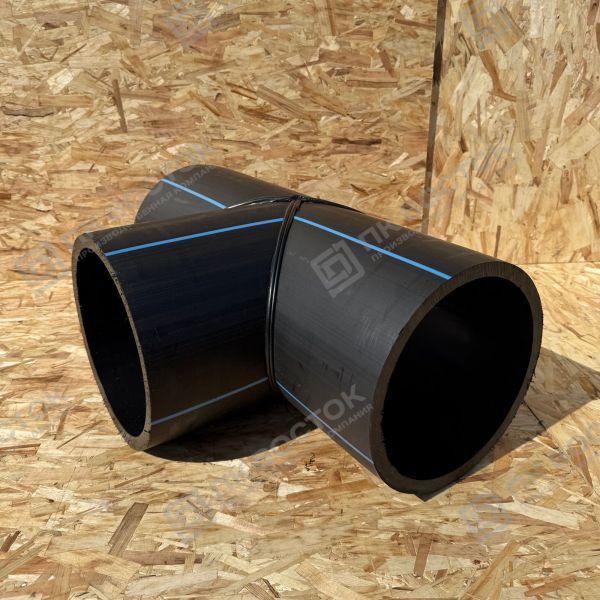

• Сварной тройник 90° — формирует боковой выход под прямым углом к основной линии. Равнопроходное исполнение соединяет трубы Ø160 мм, редукционное позволяет подключить ответвление Ø110, 125, 140, 50, 63, 75 или 90 мм.
• Сварной косой тройник 45° — имеет наклонное ответвление. Его применяют, когда проектом предусмотрен боковой выход под углом 45°. Выпускается в равнопроходном и редукционном исполнениях.

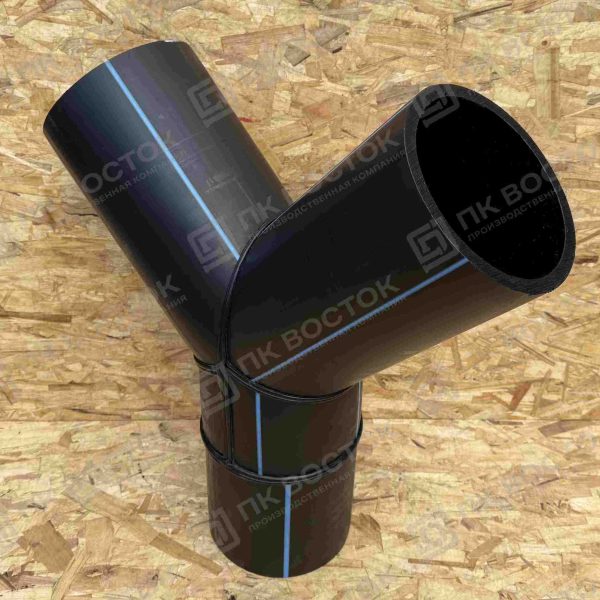

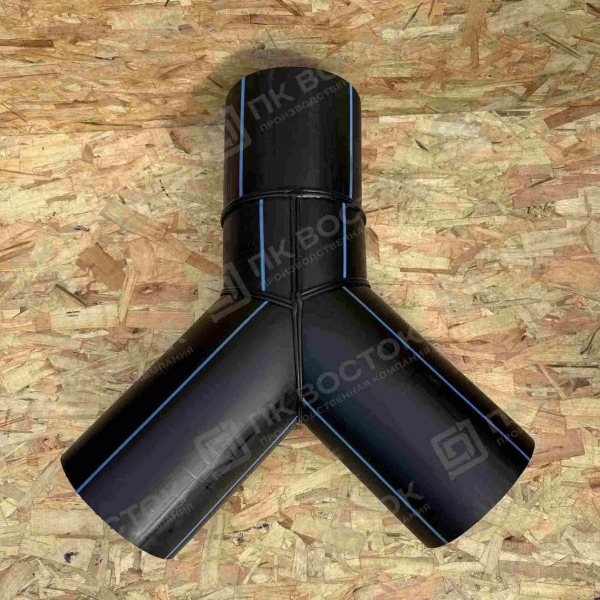

• Сварной Y-образный тройник — образует разветвление с наклонными патрубками. Используется для соединения или распределения трубных линий под углом. Конфигурацию и размеры выбирают с учетом проектной схемы.

Сварные тройники доступны в SDR 11, 13.6, 17, 21 и 26. При выборе сегментного фитинга необходимо учитывать его конструкцию и допустимое рабочее давление, которое может отличаться от давления исходной трубы.

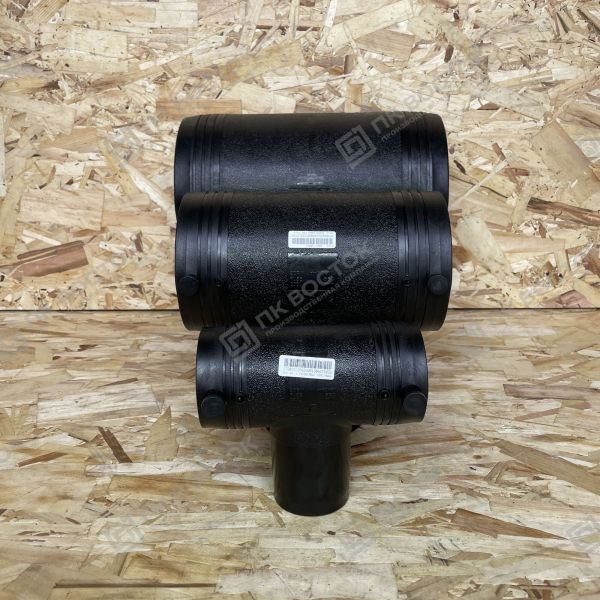

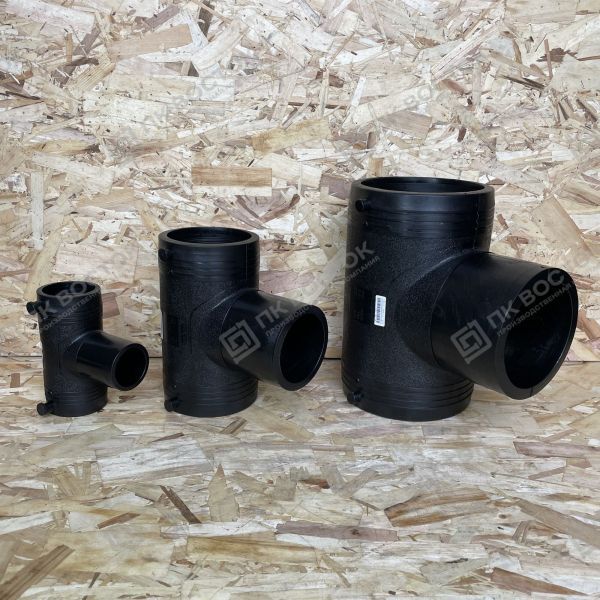

Электросварные тройники ПНД 160

Электросварной тройник 160×160×160 предназначен для соединения трех полиэтиленовых труб одинакового диаметра. Редукционное исполнение позволяет подключить боковую линию меньшего сечения, если соответствующий типоразмер предусмотрен производителем.

В корпус электросварного фитинга встроена нагревательная спираль. При монтаже используют специальный сварочный аппарат, который обеспечивает нагрев контактной зоны и формирование соединения. Перед сваркой необходимо подготовить поверхности труб, зафиксировать детали и соблюдать параметры, указанные изготовителем фитинга.

Электросварные тройники доступны в SDR 11 и SDR 17. Для конкретного соединения проверяют совместимость фитинга с трубами по диаметру, SDR и режиму сварки.

Рабочее давление и SDR тройников 160 ПЭ100

SDR характеризует соотношение наружного диаметра трубы и толщины ее стенки. При одинаковом материале меньший SDR означает более толстую стенку и более высокий номинальный класс давления.

Для труб ПЭ100 при транспортировании воды при температуре 20 °C применяют следующие номинальные классы давления:

Таблица относится к трубам ПЭ100 и не означает, что любой тройник имеет такое же рабочее давление. Для литых и электросварных фитингов номинальное давление уточняют по технической документации конкретного изделия.

Для сварных сегментных тройников учитывают коэффициент снижения номинального давления. Согласно ГОСТ Р 70628.3-2023, для таких тройников применяется коэффициент 0,5. Поэтому при подборе сварного тройника необходимо проверять конструкцию изделия и возможность обеспечить требуемое давление трубопровода.

Купить тройник ПНД 160 мм от производителя

ПК Восток предлагает тройники ПНД 160 мм для монтажа полиэтиленовых трубопроводов. В зависимости от схемы сети можно подобрать равнопроходной фитинг или редукционное исполнение с боковым выходом Ø110, 125, 140, 50, 63, 75 или 90 мм.

Поставляем литые, сварные и электросварные тройники от производителя. Если нужного исполнения нет в наличии, изготовим его на заказ. Средний срок производства — 3 дня.

Цена указана с НДС. Для подбора тройника сообщите диаметр магистрали и ответвления, тип фитинга, SDR и назначение трубопровода. Это позволит уточнить доступное исполнение, рабочие параметры и стоимость заказа.
